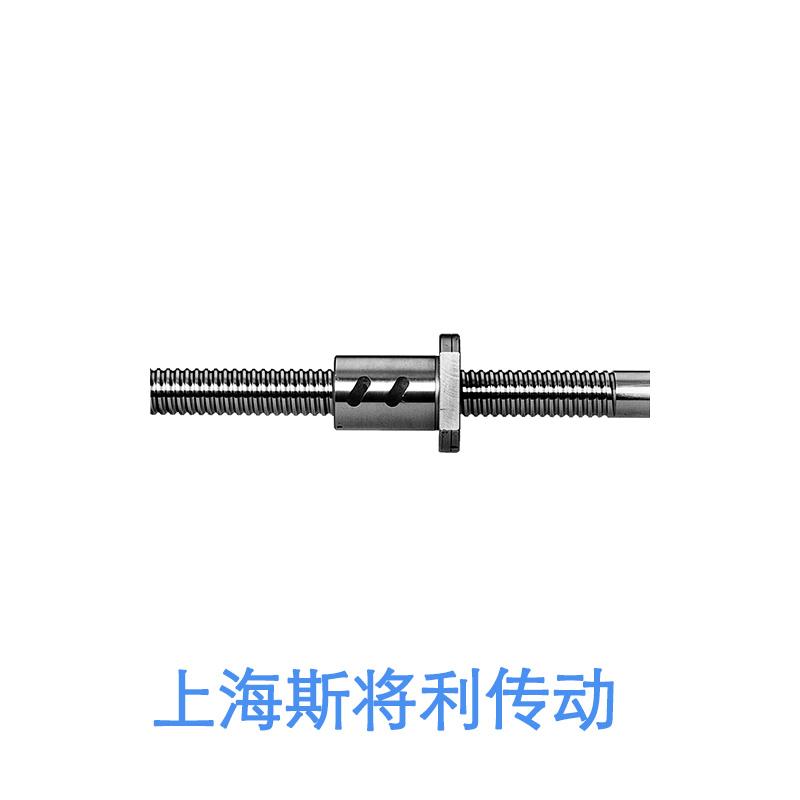

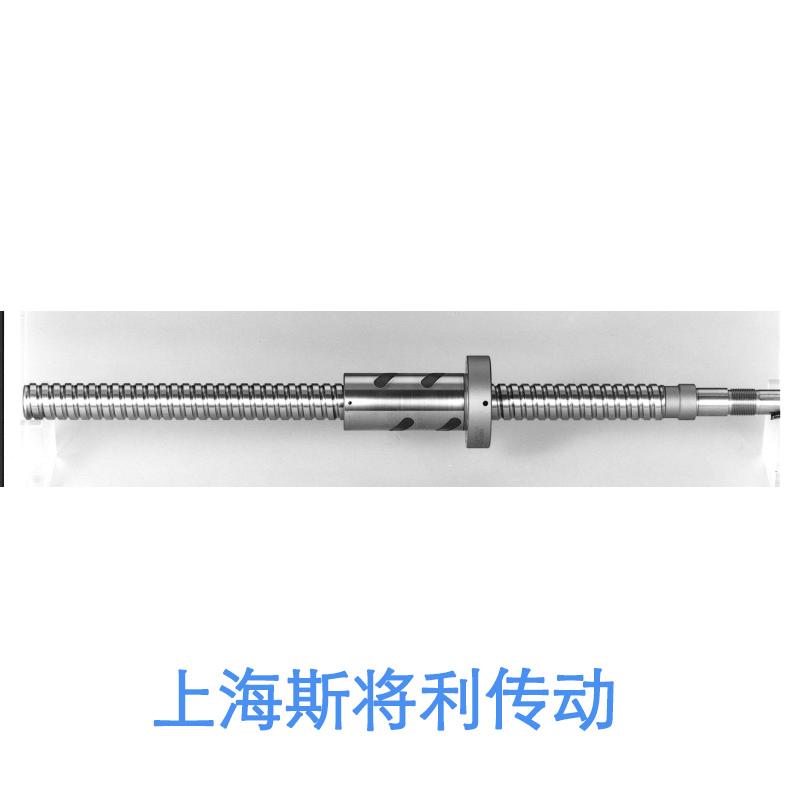

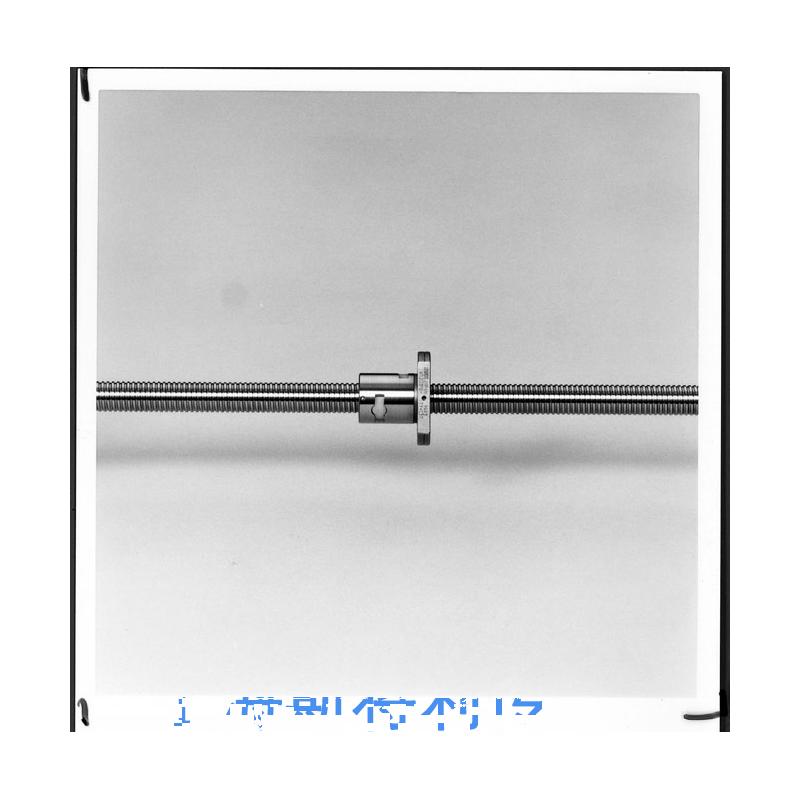

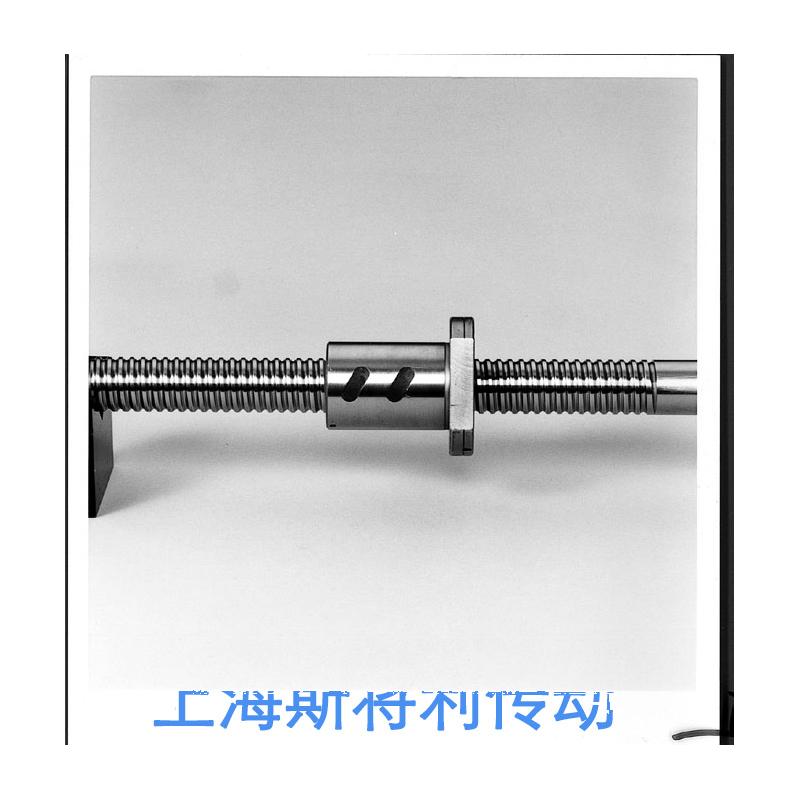

MPFD1403-3-NSK ZFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌: nsk滚珠丝杠做音乐
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MPFD1403-3-NSK ZFD滚珠丝杠，1. S700k转辙机滚珠丝杠是什么类型的机器？,1. 佛山滚珠丝杠升降台销售商的产品种类有哪些？,10. 青海滚珠丝杠的价格如何？,9. 它的保养和维护需要注意哪些事项？,4. 定制滚珠丝杠的最小订单量是多少？,10. 滚珠丝杠在船舶制造中有何应用？,9. 如何正确安装和维护滚珠丝杠？,6. 滚珠丝杠产业产值的结构分布如何？,6. 该直线滚珠丝杠的表面处理方式是什么？,1. 滚珠丝杠的零件有哪些种类？ -MPFD1403-3-NSK ZFD滚珠丝杠-提供MPFD1403-3-NSK ZFD滚珠丝杠-技术咨询,MPFD1403-3-NSK ZFD滚珠丝杠-价格MPFD1403-3-NSK ZFD滚珠丝杠-库存NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度-MPFD1403-3-NSK ZFD滚珠丝杠--MPFD1403-3-NSK ZFD滚珠丝杠-6. 长沙微型滚珠丝杠适用于哪些领域？,7. 为什么滚珠丝杠里的滚珠可以提高传动效率？,8. 如何确定滚珠丝杠需要装几个螺母？,3. 如何确定滚珠丝杠的技术条件？,5. 深圳滚珠丝杠升降机构的寿命有多长？,3. 滚珠丝杠沟槽加工方法的工艺流程是什么？,8. 滚珠丝杠的导程对机械设备有什么影响？,5. 这款滚珠丝杠适用于哪些机械设备？,9. 如何避免滚珠丝杠掉落造成设备的损坏？,6. 维修加工中心滚珠丝杠需要多长时间？
MPFD1403-3-NSK ZFD滚珠丝杠 产品参数

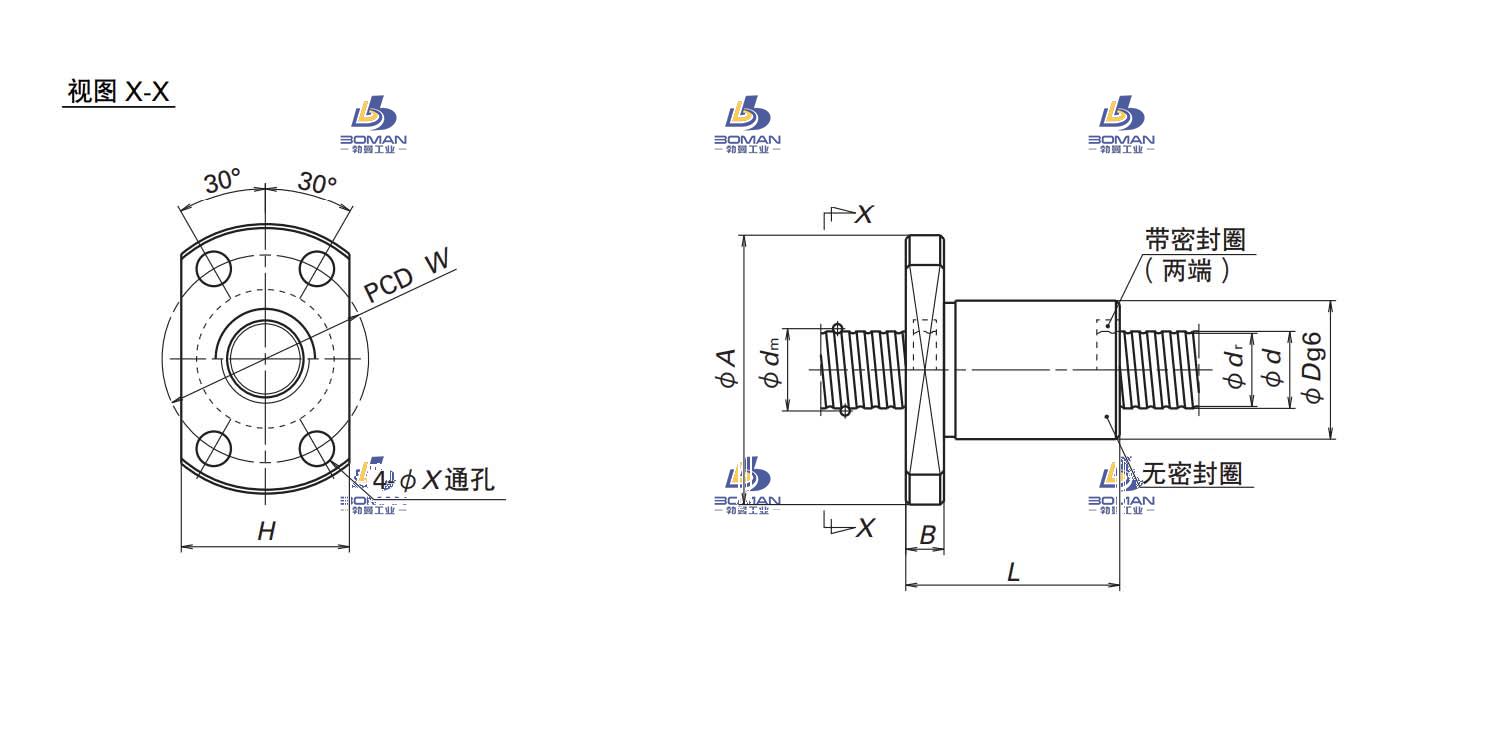

尺寸 单位：mm
| 丝杠轴外径 | 14 |
|
| 导程 | 3 |
|
| 螺母体外径 | 24 |
|
| 法兰直径 | 43 |
|
| 安装孔中心距 | PCD | 34 |
| 螺母长度 | L | 37 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 6 |
|
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 2 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 3400 |
| 额定静负载 | C0aN | 6490 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 196 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MPFD1403-3-NSK ZFD滚珠丝杠此型号部分数据来源于UMBRA H2N16-10B2 umbra 丝杆精度标准
